1.產品簡介
傳統的攝像機監控系統，是被動探測型傳感器，受霧霾、灰塵、光線、焦距等影響較大，也無法實現24小時的全范圍連續探測。為此，神州太訊推出了一套適合區域監控防范的微波雷達系統，即場景監視微波雷達，能夠有效的彌補現有安防系統的漏洞。
空間場景監視微波雷達是主動探測型傳感器，能給出探測目標的精確定位信息，且對霧霾、灰塵和光線不敏感，能夠?qū)崿F(xiàn)24小時不間斷全范圍連續探測。通過將場景監視微波雷達與攝像機有效結合起來，場景監視微波雷達承擔目標搜索和探測任務，攝像機隨動拍攝近景特寫，可以完美地實現區域內的安防監控。
空間場景監視雷達采用區域警戒雷達，在警戒區域內適當?shù)奈恢迷O(shè)置一個或多個雷達，可監視一定范圍內的多個目標。
２.雷達功能
安防區域雷達的功能實現是連續發射電磁波，在探測區域內，電磁波遇到物體反射回來，雷達接收到信號之后經過一系列處理，解調返回的電磁波中攜帶的物體距離、速度、角度、運動方向等信息，并通過通信端口輸出，控制主機驅動警燈、警號等設備發出聲光報警信號，實現入侵檢測報警功能。
雷達波束在方位和俯仰上形成扇形區域，覆蓋防區。雷達可以定點工作，也可以架設在轉臺上旋轉工作。定點工作時，可以通過多個雷達組合的方式對區域進行覆蓋。采用轉臺時，則可以通過轉臺的轉動對防區進行大角度覆蓋。

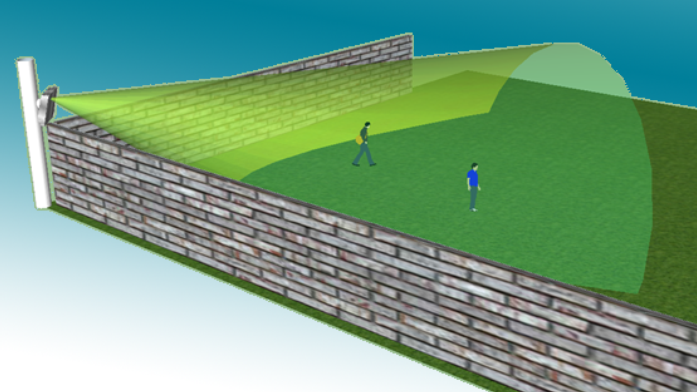

安防雷達能夠探測地面、空域的多種運行目標，包括人、車輛、無人機、鳥、扔出的石頭、磚塊等，并結合攝像機隨動近景特寫，可以完美實現區域內的安防監控，空間場景雷達區域監控功能示意圖如下所示。
場景雷區域功能示意圖
３.雷達性能
３.1 空間雷達產品特點
1.重量輕、緊湊型雷達
2.無機械運動部件,電控掃描
3.偵測移動車輛和人員
4.低發射功率
5.地波抑制強，低虛警率
6．全區域?qū)崟r(shí)連續監控
7．多目標同時探測
8．外場全天候24小時不間斷工作，不受雨雪等惡劣天氣影響。
３.2 雷達產品參數
４.雷達典型應用(油庫應用)

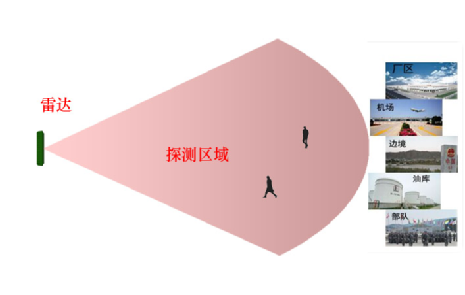

空間場景雷達應用廣泛，主要監控重點區域，包括機場、邊境、油庫、部隊、廠區等場景，同時由于雷達和球機聯動可以一體化，體積小，安裝簡單，以及全天候的優勢被應用越來越多。
場景雷達應用場景

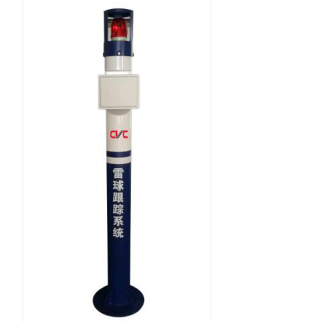

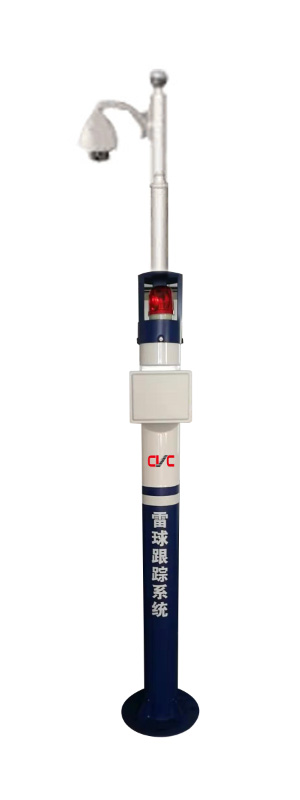

雷達和球機聯動一體化
油庫區域監控
油庫是高危險、一級要害生產單位。油品易燃易爆，又有很高的經濟價值，所以油庫的安全防范至關重要。
空間場景監視雷達適合油庫這種安全性要求高的單位使用。工作原理：當有可疑人員非法侵入罐區時，雷達探測到可疑人員，會把角度，距離，行進軌跡等發送到控制中心并通過擴展的聯動控制模塊，驅動攝像機實現視頻監控聯動，迅速定位到報警區域并將視頻畫面投送到顯示器上。雷達和視頻聯動，經過一系列的處理后，調用數據庫里的資料并顯示報警點具體坐標位置，同時在屏幕上顯示警情的性質、發案地點、時間、現場平面圖等全部資料，可以實時監測控制區域內的安全狀況，是現代化單位必備的一套完善的智能報警系統。

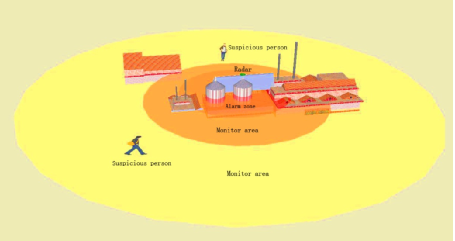

油庫區場景監視雷達原理圖:
